一:主要用途与工作原理
本机由主机、辅机、电控箱除尘箱三个部分组成,设计紧凑,结构合理,具有风选式、无筛无网。机内装有分级机构,能使粉碎,分级一次完成。负压输送使粉碎作业时机腔内产生的热量源源不断地排出,故也适应于热敏性物料的粉碎。本机适用范围广,生产过程连续进行,出料粒度采用新技术,使用变频调速,使粉碎细度的调控更方便;能处理如:化学制品、食品、药品、化妆品、染料、树脂、壳物等多种物料的粉碎及分级。
物料由料门经螺旋输送器进入粉碎室,被高速旋转的刀片剪切粉碎,通过负压风运的方法把物料运入旋风分离器,袋式除尘器、排出物料粉尘由吸尘箱经脉冲式空气离心器铝桶过滤回收,本公司有别于同行所用的布袋式除尘箱更能提高吸尘效果。生产过程中无粉尘飞扬,且能提高物料的利用率,降低企业成本。
三:技术参数
规格型号 |
15型 |
生产能力 (kg/h) |
30-200 |
进料粒度(mm) |
<10 |
出料粒度(mm) |
80-320(可调) |
总功率(kw) |
13.5 |
主转速(r/min) |
~6000 |
分级转速(r/min) |
0-1500可调 |
送料转速(r/min) |
0-200可调 |
外形尺寸(长×宽×高)mm |
4000.1200.2700 |
备注:具体产量按不同物料不同细度而定。
|
|
工作原理图 |

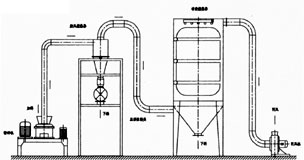

粉碎机流程示意图 |
